Конструктивные исполнения

Конструктивные исполнения электронасосов типа ЦГ

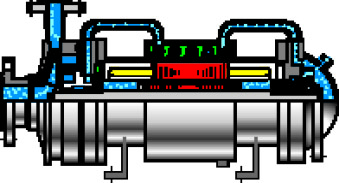

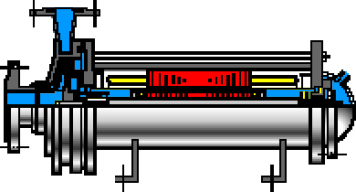

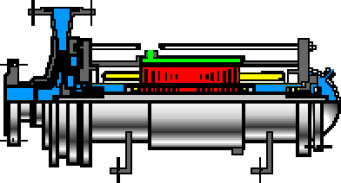

Исполнение Температура перекачиваемой жидкости, °C) Допустимое давление в контуре, МПа (кгс/см2) Схематическое изображение
1 -40...+50 до 1,57 (16)
4 до 4,9 (50)
2 +50...+100 до 1,57 (16)
5 до 4,9 (50)
3 +100...+360 до 1,57 (16)
6 до 4,9 (50)


ПРИМЕЧАНИЕ

При перекачивании жидкости температурой от +250 до +360 ºС в электронасосах должны быть установлены уплотнительные прокладки из паронита.

Допускается применение электронасосов конструктивных исполнений 2 и 5 для перекачивания жидкостей температурой от минус 40 до +100 ºС.

Электронасосы исп. 1 и 4 могут быть изготовлены в специальном материальном исполнении для перекачивания жидкостей температурой ниже минус 40 ºС.
