Предназначены для создания циркуляции трансформаторного масла в системах охлаждения силовых трансформаторов электроподвижного состава (ТТ, МТТ) и стационарных силовых трансформаторов электрических станций (ТЭ, МТЭ). Особенности конструкции: электронасосы моноблочные, с маслонаполненным статором (ТТ, МТТ, ОМТ) и гильзованным статором (ТЭ, МТЭ).
Характеристика перекачиваемого трансформаторного масла:
• плотность – 840 кг/м3;
• температура – см. таблицу
• наличие механических примесей – не допускаются.
Применяемые материалы – чугун, углеродистая сталь, нержавеющая сталь. Электронасосы изготавливаются на напряжения: 220/380, 230/400, 240/415 В при частоте тока 50 Гц и напряжения: 220/380, 250/440 В при частоте тока 60 Гц (оговаривается при заказе). Более подробная информация приведена
в эксплуатационной документации на электронасос.
Примеры условного обозначения электронасосов:

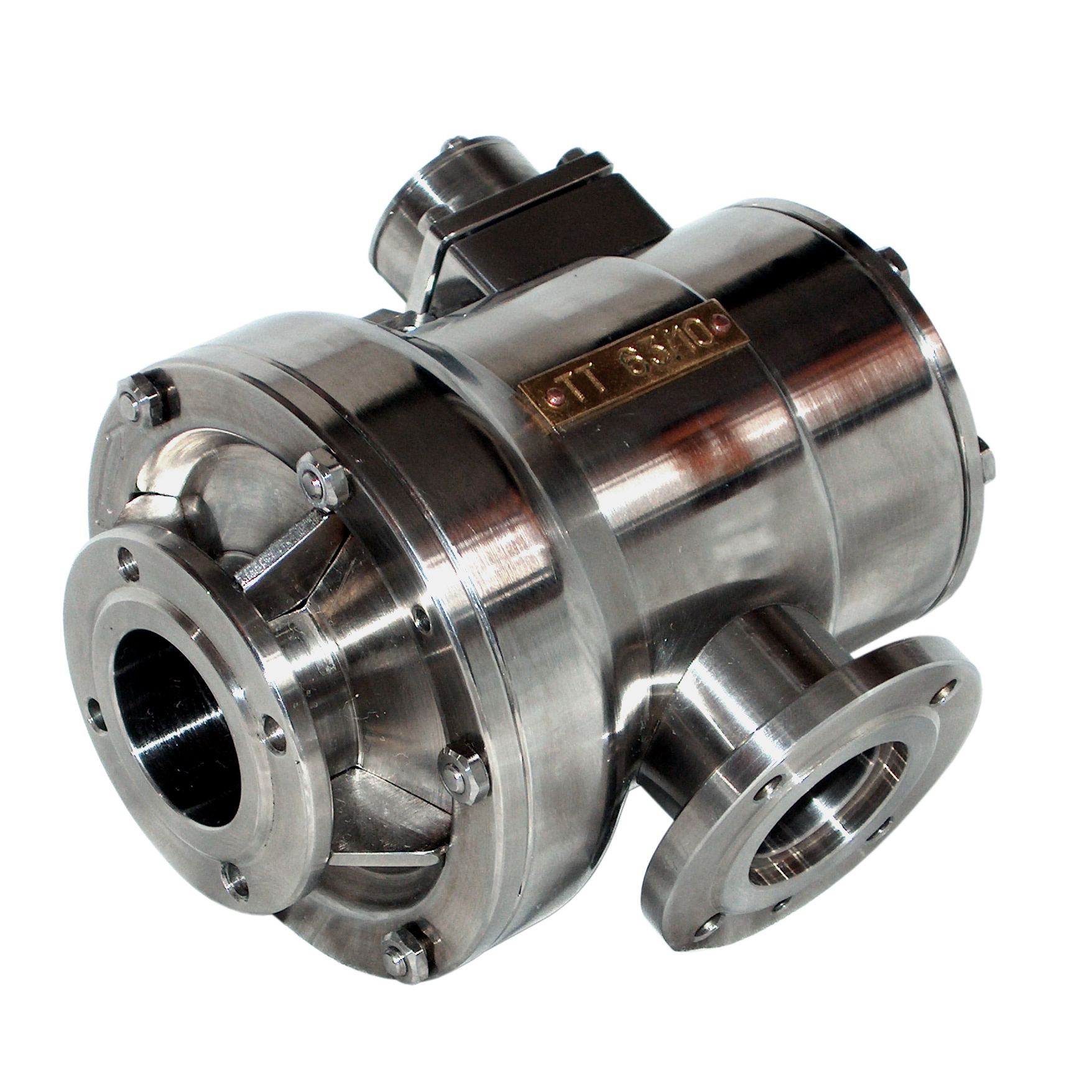

а) Электронасос центробежный трансформаторный ТТ63-10-02 ТУ 26-06-1617-92, где:
ТТ – тип электронасоса (трансформаторный тяговый);
63 – номинальная подача в метрах кубических
в час (м3/ч);
10 – напор при номинальной подаче в метрах (м);
02 – вид климатического исполнения и категория размещения по ГОСТ 15150-69;
ТУ 26-06-1617-92 – обозначение технических условий;
б) Электронасос центробежный трансформаторный МТТ 16-10-02 ТУ 26-06-1617-92, где:
М – модернизированный, остальное – см. выше;
в) Электронасос центробежный трансформаторный 1ТЭ 100/20-У1 ТУ 26-06-1617-92, где:
1 – порядковый номер модернизации;
ТЭ – тип электронасоса (трансформаторный экранированный);
У1 – вид климатического исполнения и категория размещения по ГОСТ 15150-69. Остальное – см. выше.

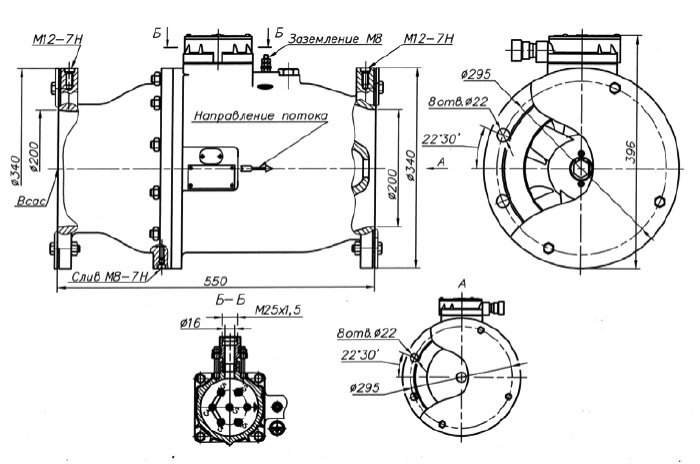

г) Электронасос осевой масляный трансформаторный ОМТ 200/4-У1 РТ МD 23-05833093-054:2008,
где:
О - осевой;
М - масляный;
Т - трансформаторный;
200 - номинальная подача, м3/ч;
4 - максимальный напор, м;
У1 - вид климатического исполнения и категория размещения по ГОСТ 15150-69.

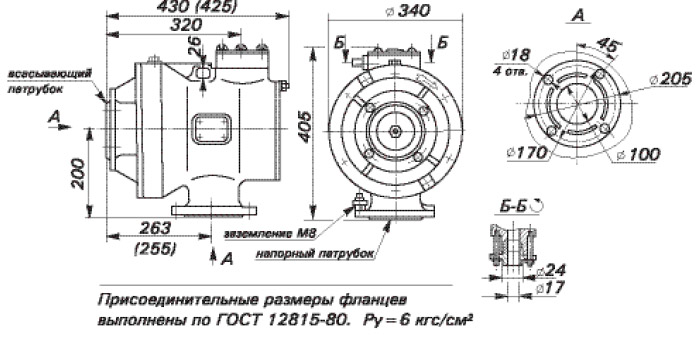

Габаритный чертеж электронасоса ТТ 63/10 (МТ 63/10)

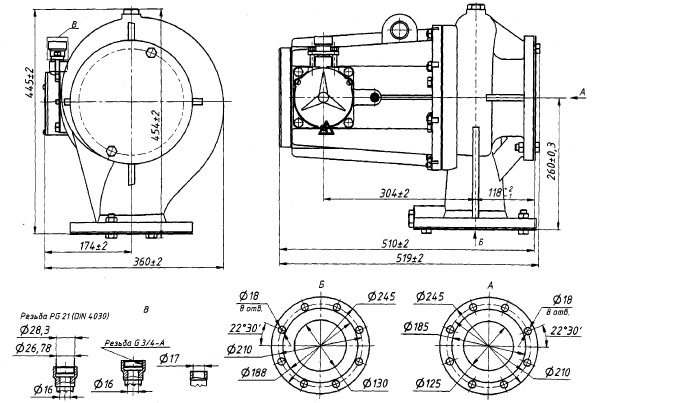

Габаритный чертеж электронасоса МТЭ 100/8

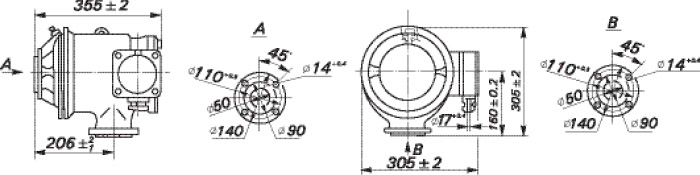

Габаритный чертеж электронасоса МТ 16/10 (МТТ 16/10)

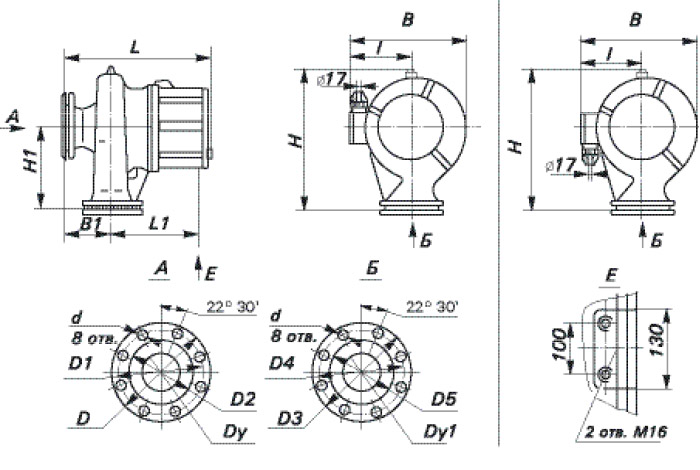

Электронасосы 1ТЭ 100/15, 1ТЭ 100/20, МТ 100/8, ТЭ 160/10
ОБОЗНАЧЕНИЕ ЭЛЕКТРОНАСОСА |
НОМИНАЛЬНАЯ ПОДАЧА, м3/ч |
НАПОР ПРИ НОМИНАЛЬНОЙ ПОДАЧЕ, м |
РАБОЧИЙ ИНТЕРВАЛ ПОДАЧ, м3/ч |
ДОПУСКАЕМЫЙ КАВИТАЦИОННЫЙ ЗАПАС ПРИ НОМИНАЛЬНОЙ ПОДАЧЕ, м |
НОМИНАЛЬНАЯ МОЩНОСТЬ ВСТРОЕННОГО ЭЛЕКТРОДВИГАТЕЛЯ, кВт |
ДОПУСКАЕМАЯ ТЕМПЕРАТУРА ПЕРЕКАЧИВАЕМОГО ПРОДУКТА, ºС |
|---|---|---|---|---|---|---|
| ОБОЗНАЧЕНИЕ | Q ном | Н | Q…Q | Δh | Рн | Т |
МТ 16/10 |
16 |
10 |
10 - 20 |
4,0 |
1,1 |
+80 |
МТТ 16/10 |
+85 |
|||||
МТ 63/10 |
63 |
20 - 80 |
3,5 |
2,2 |
+80 |
|
ТТ 63/10 |
40 - 80 |
+95 |
||||
МТ 63/20 |
20 |
40 - 75 |
5,5 |
+80 |
||
МТ 100/8 |
100 |
8 |
80 - 125 |
2,2 |
||
МТЭ 100/8 |
3 |
|||||
МТ 100/15 |
15 |
80 - 120 |
5,0 |
5,5 |
||
1ТЭ 100/15 |
75 - 130 |
7,5 |
||||
1ТЭ 100/20 |
20 |
|||||
ТЭ 160/10 |
160 |
10 |
100 - 180 |
4,0 |
5,5 |
|
ОМТ 200/4 |
200 |
4 |
40 - 200 |
- |
2,2 |
