Электронасосы типа ЦМК, ЦН

Краткое описание:

Электронасосы типа ЦМК, ЦН предназначены для откачки бытовых (фекальных) и производственных сточных вод. В стационарном положении устанавливаются в специальные колодцы (насосные станции), включенные в малые системы канализации. Используются также как переносные средства при аварийной откачке сточных вод из обычных канализационных колодцев, сборников.
Рейтинг: Пока без рейтинга

Описание

Электронасосы типа ЦМК, ЦН предназначены для откачки бытовых (фекальных) и производственных сточных вод. В стационарном положении устанавливаются в специальные колодцы (насосные станции), включенные в малые системы канализации. Используются также как переносные средства при аварийной откачке сточных вод из обычных канализационных колодцев, сборников.

Особенности конструкции:

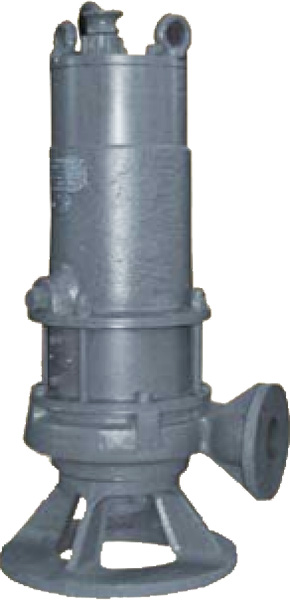

ЦМК: моноблочные, погружные с встроенным герметизированным асинхронным двигателем с короткозамкнутым ротором и насосной частью с отводом спирального типа. Герметизация двигателя обеспечивается торцовым уплотнением.

ЦН: стационарные агрегаты вертикального исполнения, состоящие из погружной насосной части и непогружного электродвигателя, который передает свой крутящий момент на вал насосной части через упругую втулочно-пальцевую муфту.

Характеристика перекачиваемого продукта:

• плотность – 1000 кг/м3;
• температура – до 45 оС;
• водородный показатель рН – от 6 до 8;
• наличие твердых механических примесей – допускаются с максимальной объемной концентрацией до 1 %, плотностью до 3000 кг/м3, размером не более 5мм.

Применяемые материалы – чугун, углеродистые стали, нержавеющие стали, резина.

Электронасосы изготавливаются на напряжения: 220, 380, 415 В (оговаривается при заказе), частоту тока 50 Гц.

Более подробная информация приведена в эксплуатационной документации на электронасос.

Пример условного обозначения электронасоса ЦМК:

Электронасос центробежный погружной канализационный ЦМК 16-27 М-У* 380V,
где:

ЦМК – тип электронасоса (центробежный моноблочный канализационный);
16 – номинальная подача в метрах кубических в час (м3/ч);
27 – напор при номинальной подаче в метрах (м);
М – модернизированный;
У*- вид климатического исполнения по ГОСТ 15150-69;
380 V - напряжение сети.

Пример условного обозначения электронасоса ЦН:

Электронасос ЦН 212 ТУ 26-06-1102-77,
где:

ЦН – тип электронасоса (центробежный);
212 – условный индекс;
ТУ 26-06-1102-77 – номер технических условий.

Характеристики модельного ряда

ОБОЗНАЧЕНИЕ ЭЛЕКТРОНАСОСА

НОМИНАЛЬНАЯ ПОДАЧА, м3/ч

НАПОР ПРИ НОМИНАЛЬНОЙ ПОДАЧЕ, м

НОМИНАЛЬНАЯ МОЩНОСТЬ ЭЛЕКТРОДВИГАТЕЛЯ, кВт

ДОПУСКАЕМЫЙ КАВ. ЗАПАС, м

ДАВЛЕНИЕ В КОНТУРЕ, кгс/см2

ПЛОТНОСТЬ ЖИДКОСТИ, т/м3

ТЕМПЕРАТУРА ЖИДКОСТИ, ºС

ОБОЗНАЧЕНИЕ Q ном Н Рн - P p T

ЦМК 16-27М

16

27

3,0

-

-

1,05

+45

ЦМК 16-32

16

32

4,0

-

-

1,05

+45

ЦН - 212

15

15

4

0,5

2

1,05

+40

ЦН- 216

20

50

16

0,5

5

1,05

+40

ЦН - 261

20

190

55

7,0

29

1,05

+30
