Электронасосы типа ЦГ

Краткое описание:

Электронасосы типа ЦГ предназначены для перекачивания в стационарных условиях различных жидкостей, в том числе химически активных, агрессивных, токсичных, взрывоопасных, горючих и содержащих вредные вещества всех классов опасности.
Рейтинг: Пока без рейтинга

Описание

Электронасосы типа ЦГ предназначены для перекачивания в стационарных условиях различных жидкостей, в том числе химически активных, агрессивных, токсичных, взрывоопасных, горючих и содержащих вредные вещества всех классов опасности.

Моноблочная бессальниковая взрывозащищенная конструкция и специальные материалы электронасосов обеспечивают:

• полную герметичность технологического процесса (отсутствие утечек перекачиваемого продукта);
• сохранение стерильности и чистоты перекачиваемого продукта;
• безопасность персонала и окружающей среды;
• долговечность, надежность и экономичность в эксплуатации;
• практическое отсутствие шума и вибрации.

Применяются в химической, нефтяной, нефтехимической, газовой, топливно-энергетической, микробиологической и химико-фармацевтической, пищевой, мясомолочной, холодильной и перерабатывающей промышленности, металлургии и энергетике.

ХАРАКТЕРИСТИКА ПЕРЕКАЧИВАЕМОГО ПРОДУКТА:

• плотность - до 1600 кг/м3 (для электронасосов ЦГ 25/12,5-3Б-1 и ЦГ 50/12,5-5,5Б-1 - до 1800 кг/м3);
• вязкость - до 40 сСт;
• температура (см. таблицу);

Указанные в таблице параметры даны для рабочей жидкости плотностью 1000 кг/м3 и вязкостью 1 сСт.

При перекачивании жидкостей плотностью более 1000 кг/м3 и (или) с учетом вязкости электронасосы поставляются с уменьшенным напором за счет обточки рабочего колеса по наружному диаметру с целью исключения перегрузки двигателя.

ДАВЛЕНИЕ В КОНТУРЕ ЭЛЕКТРОНАСОСА:

• до 16 кгс/см2 - для электронасосов 1, 2 и 3 исполнений;
• до 50 кгс/см2 - для электронасосов 4, 5 и 6 исполнений.

МАРКИРОВКА ВЗРЫВОЗАЩИТЫ:

• для электронасосов исполнений 1, 2, 4, 5 - 1ЕхdsIIВТ4 Х;
• для электронасосов исполнений 1С, 2С, 5С - 1ЕхdsIIСТ4 Х;
• для электронасосов исполнений 3, 6 - 1ЕхdsIIВТ1 – Т4 Х;
• для электронасосов исполнений 6 С - 1ЕхdsIIСТ1 – Т4 Х.

Электронасосы изготавливаются в соответствии с техническими условиями РТ МД23-05833093-033:2003

Электронасосы выпускаются в следующих исполнениях по материалу:

А - углеродистая сталь;
К - нержавеющая сталь 12Х18Н10Т по ГОСТ 5632-72, 12Х18Н9ТЛ по ГОСТ 977-88;
К1 - экономнолегированная сталь 12Х21Н5Т по ГОСТ 5632-72, 10Х21Н5ТЛ по ГОСТ 977-88;
Е - нержавеющая сталь 10Х17Н13М2Т по ГОСТ 5632-72, 12Х18Н12М3ТЛ по ГОСТ 977-88.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЭЛЕКТРОНАСОСА ТИПА ЦГ:

a) перекачивающего жидкости плотностью до 1000 кг/м3, вязкостью до 1 сСт, исполнение по взрывозащите 1ЕхdsIIВТ4 Х:

ЭЛЕКТРОНАСОС ЦЕНТРОБЕЖНЫЙ ГЕРМЕТИЧНЫЙ 3ЦГ 100/50-К-30-5-У2,


где:

3 - порядковый номер модернизации;
ЦГ - тип (центробежный герметичный);
100 - номинальная подача в метрах кубических в час (м3/ч);
50 - напор при номинальной подаче в метрах (м);
К - исполнение по материалу ( см. примечание);
30 - номинальная мощность встроенного электродвигателя в киловаттах (кВт);
5 - конструктивное исполнение;
У2 - вид климатического исполнения и категория размещения по ГОСТ 15150-69;

b) то же с исполнением по взрывозащите 1ЕхdsIIСТ4 Х:

ЭЛЕКТРОНАСОС ЦЕНТРОБЕЖНЫЙ ГЕРМЕТИЧНЫЙ 3ЦГ 100/50-К-30-5С-У2;


c) то же при плотности перекачиваемой жидкости от 1000 до 1300 кг/м3 (вариант «а» обточки рабочего колеса) или от 1300 до 1600 кг/м3 (вариант «б»), вязкостью до 40 сСт:

ЭЛЕКТРОНАСОС ЦЕНТРОБЕЖНЫЙ ГЕРМЕТИЧНЫЙ 3ЦГ 100/50а-К-30-5-У2 ИЛИ 3ЦГ 100/50б-К-30-5-У2 ;

d) перекачивающего жидкости температурой ниже минус 40°С, плотностью до 700 кг/м3 с двигателем меньшей мощности, чем в основном исполнении:

ЭЛЕКТРОНАСОС ЦЕНТРОБЕЖНЫЙ ГЕРМЕТИЧНЫЙ 5ЦГ 50/80-К-18,5М-4Л-У2;

e) с предвключенным колесом (шнеком) с целью снижения допускаемого кавитационного запаса:

ЭЛЕКТРОНАСОС ЦЕНТРОБЕЖНЫЙ ГЕРМЕТИЧНЫЙ 4ЦГ 100/125Н-К-55М-4Л-У2.

Схема

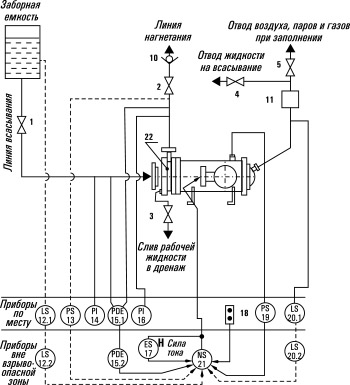

Схема автоматизации общая (на примере электронасоса ЦГ 6,3/32-2,2-5C)



ПозицияНаименованиеКолличество
1-9Вентиль запорный9
10Клапан обратный1
11Устройство визуальное2
12, 20Сигнализатор уровня2
14, 16Манометр показывающий. Предел измерения 6,0 МПа (60 кг/см2)2
13Манометр электроконтактный. Предел измерения 6,0 МПа (60 кг/см2)1
15Преобразователь измерительный разности давления на избыточное давление 6,0 МПа (60 кг/см2)1
19Манометр электроконтактный. Предел измерения 0,16 Мпа (1,6 кг/см2)1
17Реле максимального потока1
21Пускатель магнитный1
18Пост управления кнопочный1
22Электронасос1


Примечание

1 Приборы, устанавливаемые по месту, выбираются по уровню взрывозащиты в соответствии с классом взрывоопасной зоны.

2 Схему рассматривать совместно со схемой управления и схемой электрической принципиальной.

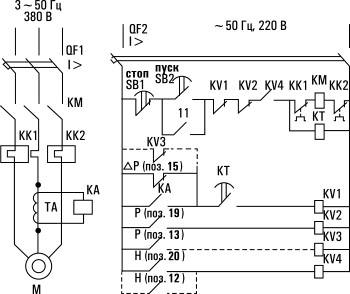

Схема управления и защиты электрическая принципиальная (на примере электронасоса ЦГ 6,3/32-2,2-5C)



ОбозначениеНаименованиеКоличество
QF1, QF2Выключатель автоматический2
KMПускатель магнитный1
KK1, KK2Реле электротепловое токовое2
KAРеле максимального тока1
TAТрансформатор тока1
SB1, Sb2Пост управления кнопочный2
KV1-KV4Реле промежуточное4
KTРеле времени с временной установкой 3с.1
MЭлектронасос1

Характеристики модельного ряда

ОБОЗНАЧЕНИЕ ЭЛЕКТРОНАСОСА

НОМИНАЛЬНАЯ ПОДАЧА, м3/ч

НАПОР ПРИ НОМИНАЛЬНОЙ ПОДАЧЕ, м

РАБОЧИЙ ИНТЕРВАЛ ПОДАЧ, м3/ч

ДОПУСКАЕМЫЙ КАВИТАЦИОННЫЙ ЗАПАС ПРИ НОМИНАЛЬНОЙ ПОДАЧЕ, м

НОМИНАЛЬНАЯ МОЩНОСТЬ ВСТРОЕННОГО ЭЛЕКТРОДВИГАТЕЛЯ, кВт

ДОПУСКАЕМАЯ ТЕМПЕРАТУРА ПЕРЕКАЧИВАЕМОГО ПРОДУКТА, ºС

ВИД ОХЛАЖДЕНИЯ НАРУЖНОЙ ПОВЕРХНОСТИ СТАТОРА ДВИГАТЕЛЯ – ЖИДКОСТНОЕ (Ж) ИЛИ БЕЗ ОХЛАЖДЕНИЯ (Б/о)

ОБОЗНАЧЕНИЕ Q ном Н Q…Q Δh Рн Т Охл.
ЦГ 6,3/20-1,1-2 (5) 6,3 20 2,5-9,5 0,9 1,1 -40…+100 Б/о
ЦГ 6,3/20-1,1-3 1,2 +100…+360 Ж
ЦГ 6,3/32-2,2-2 (5) 32 2,0-9,5 0,9 2,2 -40…+100 Б/о
ЦГ 6,3/32-2,2-3 (6) 1,2 +100…+360 Ж
ЦГ 6,3/32-2,2-5С 0,9 -40…+100 Б/о
1ЦГ 12,5/50-4-2 (5) 12,5 50 3,5-18 1,0 4,0 -40…+100 Б/о
1ЦГ 12,5/50-4-2С
2ЦГ 12,5/50-4-3 +100…+360 Ж
2ЦГ 12,5/50-4-6
ЦГ 25/12,5-3Б-1 25 12,5 17,5-37,5 0,8 3,0 -40…+50 Б/о
ЦГ 25/20-3-2 (5) 20 18-36 2,6 -40…+100
ЦГ 25/20-3-3 (6) 1,9 +100…+360 Ж
1ЦГ 25/50-7,5-1 (4) 50 15-37,5 1,5 7,5 -40…+50 Б/о
1ЦГ 25/50-7,5-1С
1ЦГ 25/50-7,5-2 (5) -40…+100 Ж
1ЦГ 25/50-7,5-3 (6) 1,8 +100…+360
1ЦГ 25/50-7,5-5С 1,5 -40…+100
2ЦГ 25/50-5,5-1 (4) 5,5 -40…+50 Б/о
2ЦГ 25/50-5,5-1С
2ЦГ 25/50-5,5-2 (5) -40…+100 Ж
2ЦГ 25/50-5,5-3 (6) 1,8 +100…+360
2ЦГ 25/50-5,5-5С 1,5 -40…+100
ЦГ 25/80-15-4 80 10-40 1,8 15 -40…+50 Б/о
ЦГ 25/80-15-5 (5C) -40…+100 Ж
2ЦГ 25/80-11-4 1,5 11 -40…+50 Б/о
2ЦГ 25/80-11-5 -40…+100 Ж
2ЦГ 25/80-11-5С
2ЦГ 25/80-11-6 1,8 +100…+360
Цг 50/12,5-5Б-1 50 12.5 36-35 1.0 5.5 -40...+50 Б/о
3ЦГ 50/50-15-1(4) 50 25-75 2.3 15 -40...+50 Б/о
3ЦГ 50/50-15-2(5) -40...+100 Ж
3ЦГ 50/50-15-3(6) 2.5 +100...+360

3ЦГ 50/50-15-5С

50

50

25-75

2,3

-40…+100

Ж

3ЦГ 50/50-15-6С

2,5

15

+100…+360

4ЦГ 50/50-11-1 (4)

2,3

11

-40…+50

Б/о

4ЦГ 50/50-11-2 (5)

-40…+100

Ж

4ЦГ 50/50-11-3 (6)

2,5

+100…+360

4ЦГ 50/50-11-5С

2,3

-40…+100

4ЦГ 50/50-11-6С

2,5

+100…+360

2ЦГ50/80-30-4

80

2,2

30

-40…+50

Б/о

2ЦГ50/80-30-5

-40…+100

Ж

4ЦГ 50/80-22-4

22

-40…+50

Б/о

4ЦГ 50/80-22-5

-40…+100

Ж

4ЦГ 50/80-22-6

+100…+360

5ЦГ50/80-К-18,5М-4Л

18,5

-100…-40

Б/о

6ЦГ 50/80-22-4

22

-40…+50

6ЦГ 50/80-22-5

-40…+100

Ж

6ЦГ 50/80-22-6

+100…+360

7ЦГ50/80-К-18,5М-4Л

18,5

-100…-40

Б/о

1ЦГ 50/125-41-5

125

41

-40…+100

Ж

ЦГ 100/32-15-1 (4)

100

32

65-140

3,5

-40…+50

Б/о

ЦГ 100/32-15-2 (5)

15

-40…+100

Ж

ЦГ 100/32-15-3 (6)

+100…+360

Ж

1ЦГ 100/32-11-1 (4)

11

-40…+50

Б/о

1ЦГ 100/32-11-2 (5)

-40…+100

Ж

1ЦГ 100/32-11-3 (6)

+100…+360

1ЦГ 100/32-11-6С

3ЦГ 100/50-30-4

50

70-140

3,8

30

-40…+50

Б/о

3ЦГ 100/50-30-5

-40…+100

Ж

3ЦГ 100/50-30-5C

1ЦГ 100/80-45-5

80

65-140

3,0

45

2ЦГ 100/80-37-5

37

2ЦГ 100/80-37-6

3,3

+100…+360

3ЦГ 100/80-37-5

-40…+100

3ЦГ 100/80-37-6

+100…+360

4ЦГ 100/125Н-К-55М-4Л

125

2,0

55

-70…+30

Б/о

5ЦГ 100/125-75-5

3,0

-40…+100

Ж

5ЦГ 100/125-75-6

75

+100…+360

6ЦГ 100/125-75-5

3,3

-40…+100

ЦГ 100/200-132-5

200

30-150

3,0

132

3ЦГ 200/50-37-5

200

50

100-300

4,8

37

4ЦГ 200/50-45-5

45

2ЦГ 200/80-75-5

80

150-250

4,5

75

2ЦГ 200/80-75-6

+100…+360

ЦНГ 69/2С

36

60

18-36

5

15

-50…+50

Б/о
